のCADで 作業効率UP!!

特徴

• データベースを使った
  帳票作成

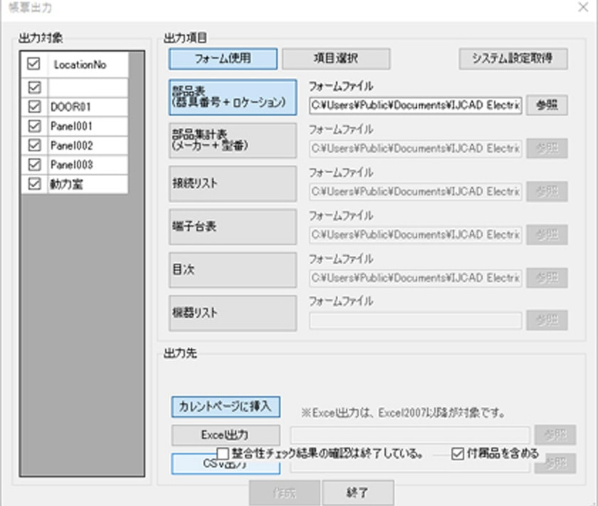

  IJCAD Electricalは使用機器情報や接続情報を専用のデータベースに随時登録をしています。そのため、これまでの国産電気CADのように一度CSV等で文字情報を書き出す必要がなく、作成途中でも簡単に部品表や接続リスト等の帳票を作成することが可能です。

  各帳票データは一括出力の他、ロケーション単位での出力もでき、メンテナンス性に優れた帳票作成を実現しました。また各種帳票データは図面内に配置するだけでなく、指定のExcelに挿入したり、CSV出力をすることもできます。



• 部品ライブラリ（カタログ）

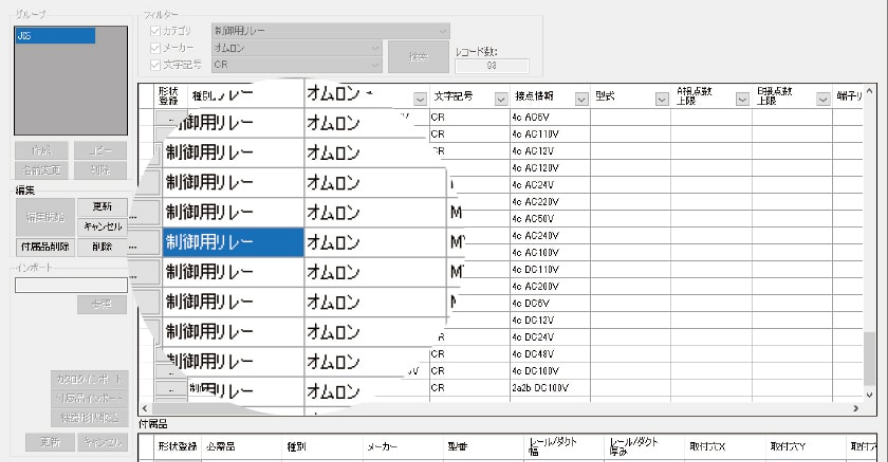

  シンボルに対して部品ライブラリ（カタログ）から選択した機器を割り当てることで、製品の型番、定格容量、接点数を管理できます。

  部品ライブラリ（カタログ）は今後Webサイトからも入手可能になり、現在登録されている部品点数は8000点以上で、三菱、オムロン、富士電機、IDEC、スワロー電機等の各種部品が登録されています。(登録数は2023年11月現在)　必要な部品が未登録の場合、リクエスト(メンテナンスサブスクリプション特典)する事も可能です。



• パターンボックス

  よく使う回路や標準ユニット、I/O割付表等をパターンボックスで囲むと、繰り返し使えるパターンとして登録することが可能です。

  パターンはDWGのブロックとは違い、配置後配線、シンボル等の要素ごとのデータになるため、その後の変更も容易です。



• スペックホルダー

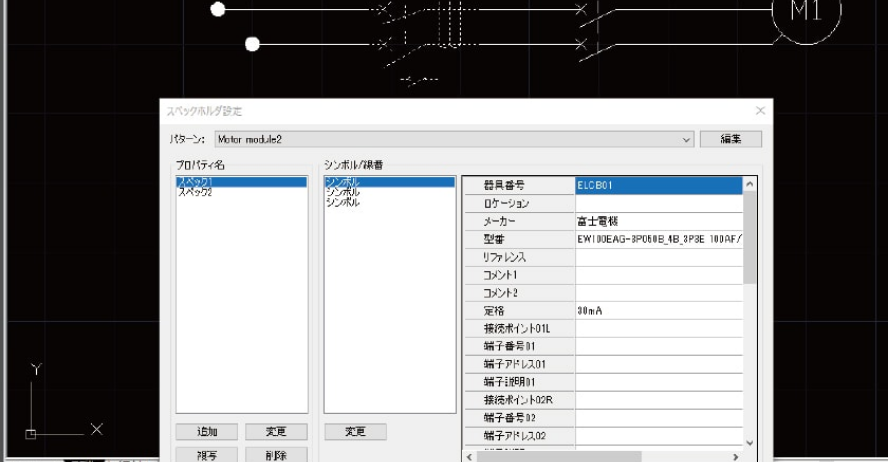

  パターンボックスで設定したパターンに対して、グループ化したスペック（シンボル属性）を割り当てることができます。

  例えば内線規程等の負荷容量ごとにスペックを作成した場合に、負荷容量の変更によって、配線経、ブレーカー容量等を自動で変更することが可能です。従来電気設計者が考慮するべきことを、自動で反映してくれるため、大きな効率化を実現します。



• 回路チェック

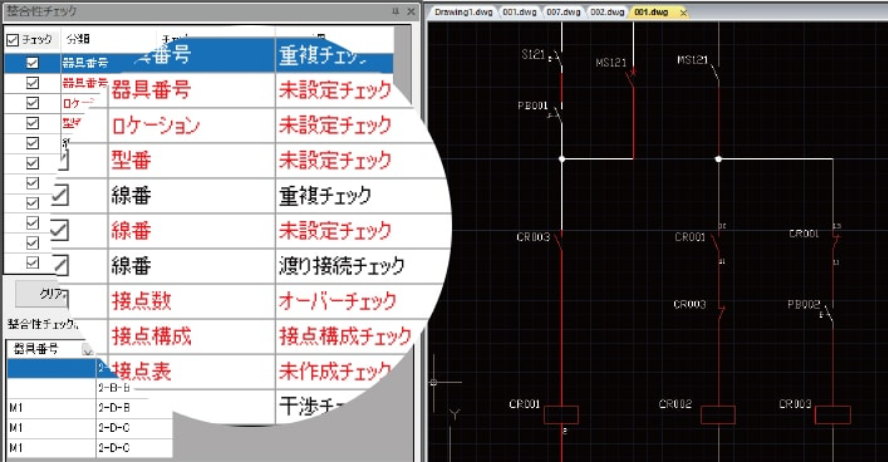

  IJCAD Electricalで作成された回路図では、整合性チェックを行うことができ、人為的ミスが減り品質の向上および工数削減ができます。

  チェック項目は、器具番号の重複、未入力や線番重複、接点数オーバー等があり、人為的なミスを防ぎ図面の品質を飛躍的に向上させます。



• クロスリファレンス機能

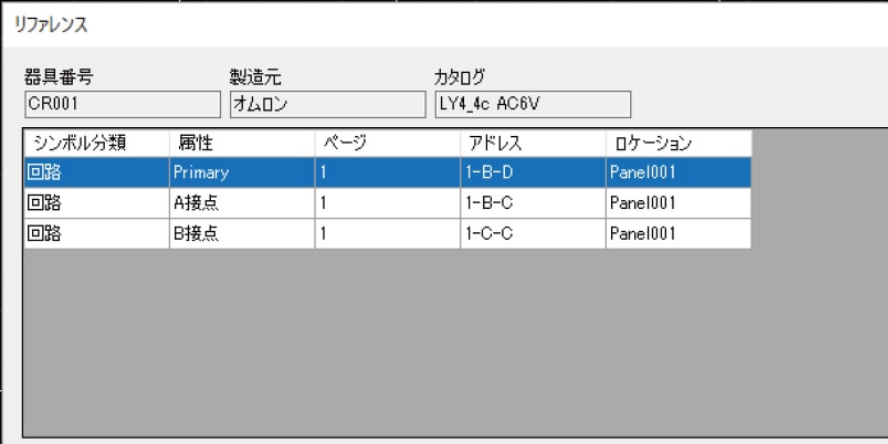

  IJCAD Electricalは、従来の電気CADと異なり図面内に配置された全ての機器の同期をとっています。

  この機能により設計変更時の修正箇所の把握が容易になり、設計変更に柔軟に対応することができます。もちろん、リファレンス情報の表記は自由に変更可能で、自社指定のリファレンス表示をすることができます。
